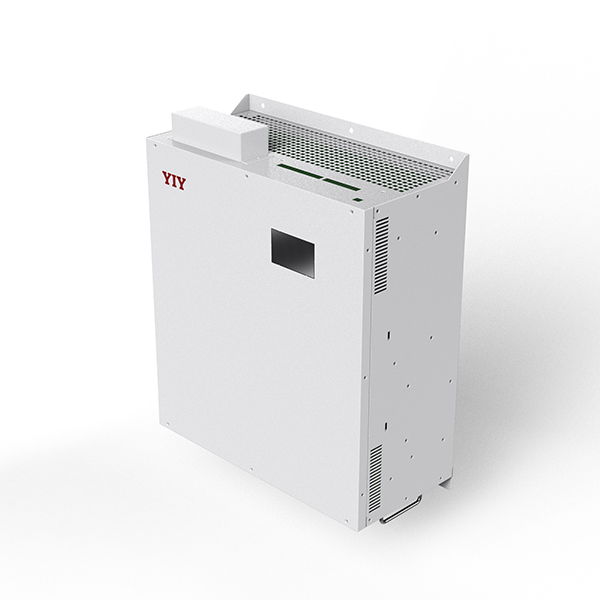

Kengaytirilgan Static Var Generator (ASVG-50-0.4-4L-W) Tavsiya etilgan rasm

Kengaytirilgan statik oʻzgaruvchan generator (ASVG-50-0.4-4L-W)

Qisqa Tasvir:

Murakkab statik VAR generatorlari reaktiv quvvat va garmonik buzilishlarni qoplashda ko'plab afzalliklarga ega.Uning ilg'or xususiyatlari optimal quvvat sifatini ta'minlash uchun bir vaqtning o'zida reaktiv quvvat kompensatsiyasini va harmonik nazoratni ta'minlaydi.Kengaytirilgan boshqaruv algoritmlari bilan generator tizim dinamikasini aniq tahlil qilishi mumkin, bu esa samarali reaktiv quvvat kompensatsiyasi va garmonik pasayishni rag'batlantiradi.Haqiqiy vaqtda monitoring imkoniyatlari reaktiv quvvat darajasini va harmonik tarkibni doimiy ravishda kuzatib boradi, bu esa tizim ish faoliyatini yaxshilash uchun proaktiv aralashuv va sozlash imkonini beradi.

- Reaktiv quvvat kompensatsiyasi: Cos Ø = 1,00

- Kapasitiv va induktiv kompensatsiya: -1 dan +1 gacha

- SVG ning barcha xususiyatlari va afzalliklari.

- 3, 5, 7, 9, 11 garmonik tartiblarni yumshatish

- Birlik quvvati quvvat faktorini to'g'rilash va harmonikani tuzatish o'rtasida istalgan nisbatda tanlanishi mumkin

- Kapasitiv induktiv yuk-1~1

- Joriy muvozanatni to'g'irlash barcha uch fazadagi yuk muvozanatini tuzatishi mumkin

Nominal reaktiv quvvat kompensatsiyasiImkoniyat: 50Kvar

Garmonik kompensatsiya quvvati:2-13 marta, 50A (70% SOC)

Nominal kuchlanish:AC400V(-40%~+15%)

Tarmoq:3 fazali 3 sim / 3 fazali 4 sim

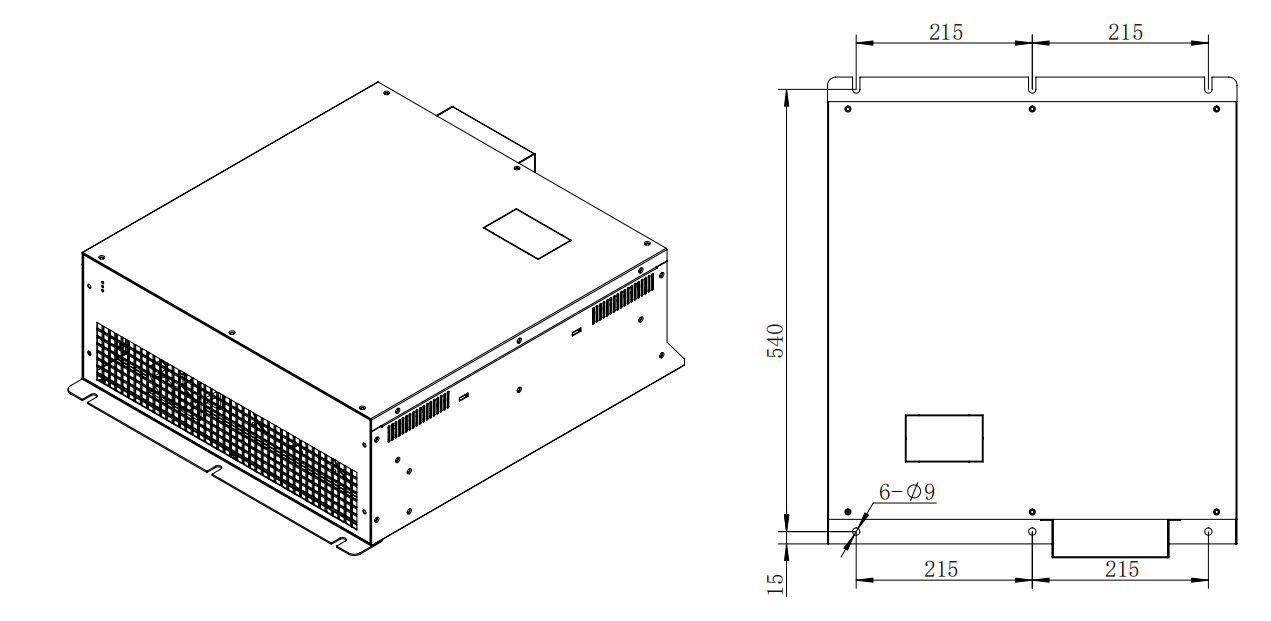

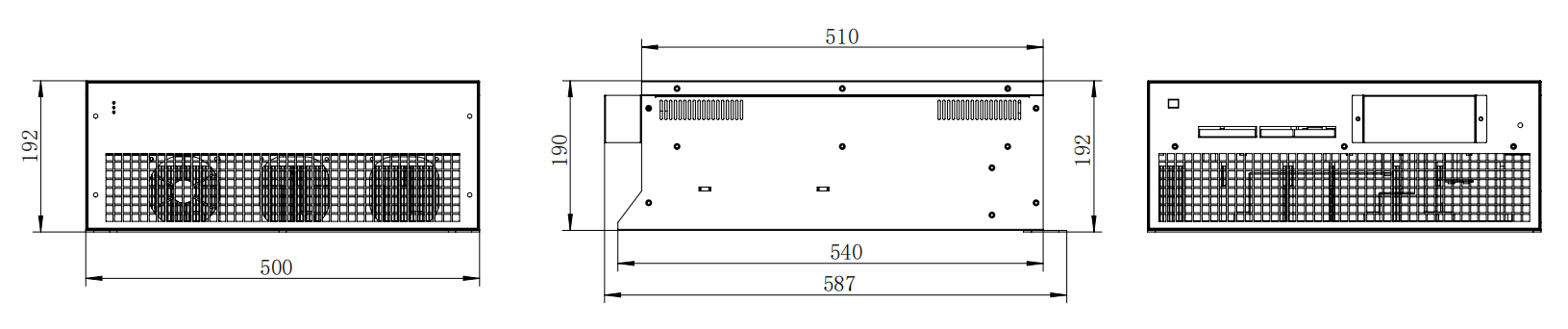

O'rnatish:Devorga o'rnatilgan

Bizga elektron pochta xabarini yuboring

Mahsulot detali

TSS

Mahsulot teglari

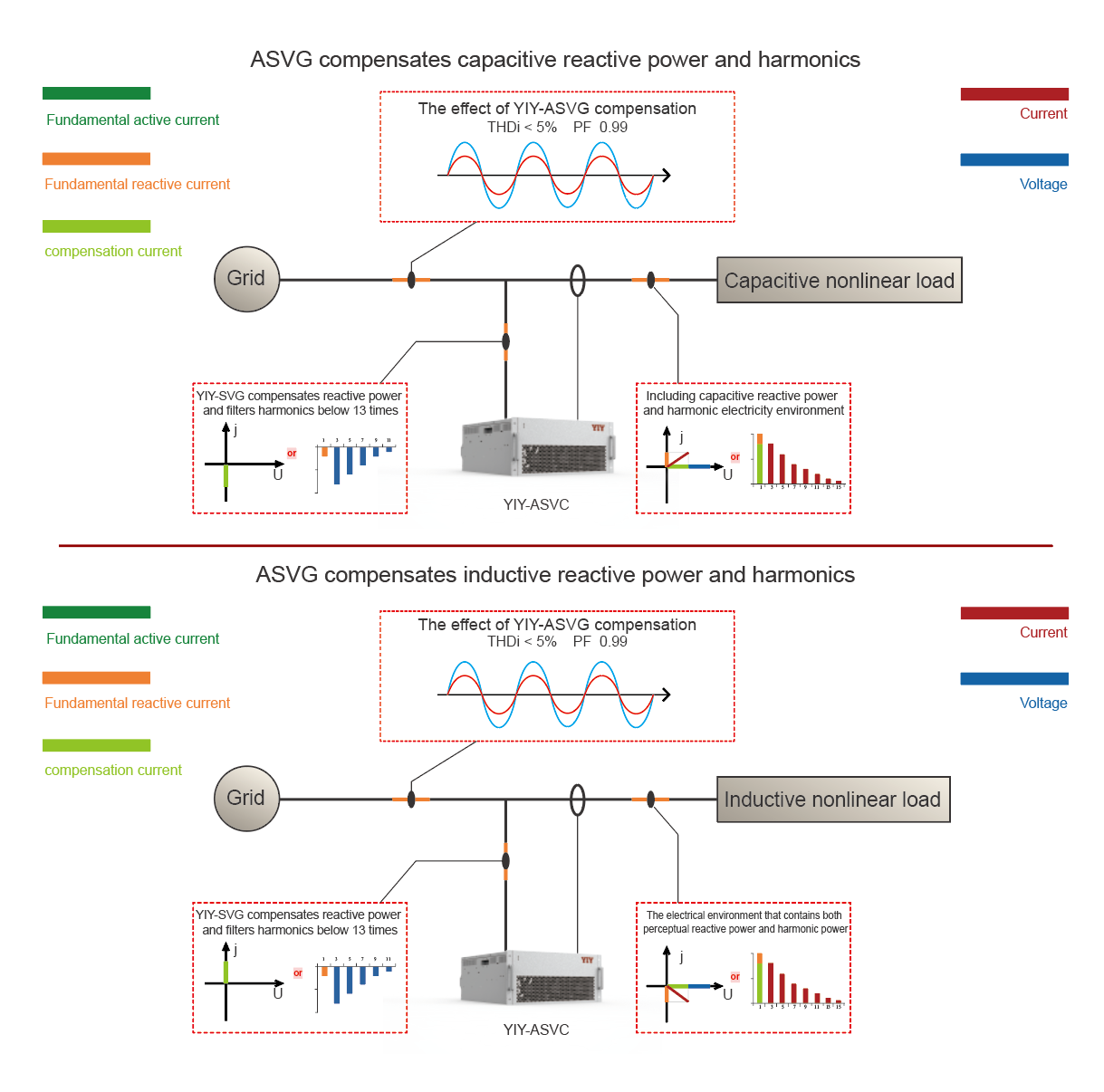

Ishlash printsipi

SVG printsipi Faol harmonik filtrga juda o'xshaydi, yuk induktiv yoki sig'imli oqim hosil qilganda, u yuk oqimini orqada qoldiradi yoki kuchlanishni oshiradi.SVG faza burchagi farqini aniqlaydi va tarmoqqa etakchi yoki orqada qoladigan oqim hosil qiladi, bu oqimning faza burchagini transformator tomonidagi kuchlanish bilan deyarli bir xil qiladi, ya'ni asosiy quvvat omili birlikdir.YIY-SVG ham yuk nomutanosibligini tuzatishga qodir.

Texnik spetsifikatsiyalar

Texnik spetsifikatsiya	220V seriyali	400V seriyali	500V seriyali	690V seriyali
Nominal kompensatsiya quvvati	5 Kvar	10KVar15KVar/35KVar/50KVar75KVar/100KVar	90 Kvar	100Kvar/120Kvar
Nominal kuchlanish	AC220V(-20%~+15%)	AC400V(-40%~+15%)	AC500V(-20%~+15%)	AC690V(-20%~+15%)
Nominal chastota	50/60Hz±5%
Grid tuzilishi	Bir fazali	3 fazali 3 sim / 3 fazali 4 sim
Parallellar soni	Cheklov yo'q.Yagona markazlashtirilgan monitoring moduli 8 tagacha quvvat moduli bilan jihozlanishi mumkin.
Mashina samaradorligi	>97%
Kommutatsiya samaradorligi	32 kHz	16 kHz	12,8 kHz	12,8 kHz
Funktsiya	Reaktiv / Reaktiv va Garmonik	Reaktiv / Reaktiv va garmonik / Reaktiv va nomutanosiblik (ixtiyoriy)
Reaktiv quvvat kompensatsiyasi Baho	>99%
Garmonik kompensatsiya Imkoniyat	70% SOC
Garmonik kompensatsiya Vaqtlar	2-13 marta
Javob vaqti	<10ms
Shovqin	<50dB	<60dB	<65dB
Aloqa usuli	Ikki kanalli RS485 aloqa interfeysi (GPRS/WIFI simsiz aloqani qo'llab-quvvatlash)
Monitoring usuli	4,3 dyuymli LCD kichik o'lchamli ekran / 7 dyuymli LCD markazlashtirilgan monitoring ekrani
Himoya	Haddan tashqari yukdan himoya qilish, apparat/dasturiy ta'minotni haddan tashqari oqimdan himoya qilish, tarmoq ustidagi quvvatni himoya qilish / tarmoq ostida quvvat himoyasi, tarmoq quvvati kuchlanishining nomutanosibligidan himoya qilish, elektr uzilishidan himoya qilish, haddan tashqari harorat himoya qilish, chastota anomaliyalaridan himoya qilish, qisqa tutashuvdan himoya qilish va hk
Balandlik	≤2000Metr	≤2000Metr	≤2000Metr	≤2000Metr
Atrof-muhit harorati	-20~+50°C	-20~+50℃	-20~+50°C	-20~+50°C
Nisbiy namlik	<90%, O'rtacha oylik minimal harorat sirtda kondensatsiyasiz 25 ° C
Ifloslanish darajasi	III darajadan past
o'rnatish	RackWall-ga o'rnatilgan
Simlarni ulash sxemasi	Orqaga kirish (Rack turi) Yuqori kirish (Devorga o'rnatilgan turdagi)
Himoya darajasi	IP20
Rang	Oq
